Krav på elcentral 2026: komponenter och skyddsnivåer

Tre skyddsnivåer i en modern elcentral

Elcentralen är hjärtat i fastighetens elsystem. Den fördelar strömmen till alla kretsar i bostaden och skyddar samtidigt mot farliga fel. För att förstå vad som finns i en elcentral behöver vi titta på de tre skyddsnivåerna som samverkar för att skydda kablar, människor och apparater.

Den första nivån är överlastskyddet. Uppgiften den har skötte tidigare smältsäkringar, men i dag används automatsäkringar, även kallade dvärgbrytare eller minibrytare. Syftet är att förhindra att kablarna i väggarna blir överhettade och orsakar brand.

Den andra nivån är personskyddet. Här hamnar frågan ”vad gör en jordfelsbrytare i praktiken?”. Jordfelsbrytaren mäter balansen mellan strömmen som går ut i faserna och strömmen som kommer tillbaka via neutralledaren. Om en obalans uppstår, vilket betyder att strömmen tar en annan väg, till exempel genom en människa till jord, bryter den strömmen på bråkdelar av en sekund.

Den tredje nivån är överspänningsskyddet. Det skyddar mot tillfälliga spänningstoppar som kan uppstå vid åsknedslag eller vid kopplingsingrepp i elnätet. Utan det här skyddet riskerar känslig elektronik i hemmet att förstöras på ett ögonblick.

När vi undersöker vad som ska finnas i elcentralen för att möta moderna krav på elcentraler räcker det inte längre med enbart säkringar. De olika komponenter i en elcentral måste vara rätt dimensionerade och koordinerade för att ge ett fullgott skydd.

Komponent	Vardagligt namn	Huvudfunktion	Krav enligt SS 436 40 00 utg 4	Typisk komponentkostnad 2026
Automatsäkring	Dvärgbrytare	Skyddar kablar mot överlast och kortslutning	Obligatoriskt för alla nya grupper	150-350 kr
Jordfelsbrytare typ A	Jordfelsbrytare	Personskydd mot växelström och pulserande likström	Obligatoriskt för uttag, badrum och kök	600-900 kr
Jordfelsbrytare typ B	Elbilsjordfelsbrytare	Skyddar mot glatta likströmmar (DC)	Krävs vid laddbox om DC-skydd saknas	2 200-3 500 kr
RCBO	Personskyddsautomat	Kombinerat överlast- och jordfelsskydd för en grupp	Rekommenderas för prioriterade laster	900-1 500 kr
Överspänningsskydd typ 2	Åskskydd	Skyddar elektronik mot spänningsspikar	Krav vid centralbyte i de flesta fall	1 500-2 500 kr

De här komponenterna utgör basen i en modern och säker installation. Genom att kombinera dem rätt skapas ett system som skyddar mot i stort sett alla elektriska faror som kan uppstå i gemene svenskens hushåll.

Automatsäkringar förklarade: B, C och D-karakteristik

Säkringens grundläggande uppgift är att skydda den fasta installationens kablar från att skadas av för höga strömmar. Vi får ofta frågan ”vad är skillnaden mellan propp och automatsäkring?” framförallt när kunden håller på att planera inför sin renovering eller i samband med att de ska byta ut sitt gamla elsystem.

En traditionell propp, eller smältsäkring, innehåller en tunn silvertråd som smälter av när strömmen blir för hög under en viss tid. När en smältsäkring har löst ut måste den skruvas ur och ersättas med en ny. En automatsäkring (dvärgbrytare eller minibrytare) fungerar på ett helt annat sätt och kan enkelt återställas med en vippa efter att felet har åtgärdats.

För att förstå hur automatsäkringar fungerar behöver vi titta på dess två inbyggda utlösningsmekanismer. Den första är bimetallutlösaren, som skyddar mot långvarig överbelastning. När strömmen ligger strax över säkringens märkström under en längre tid värms bimetallen upp, böjs och frigör vippan mekaniskt. Den andra mekanismen är den elektromagnetiska utlösaren, som skyddar mot kortslutning. Vid en kortslutning bildas ett kraftigt magnetfält i en spole som omedelbart drar i utlösningsmekanismen och bryter strömmen inom några millisekunder.

Automatsäkringar delas in i olika klasser baserat på sina elektromagnetiska utlösningsegenskaper, det som kallas karakteristik. De vanligaste typerna i bostäder är B- och C-karakteristik.

1: B-karakteristik är den känsligaste standardtypen. Den löser ut vid en strömstyrka som motsvarar 3 till 5 gånger säkringens märkström. Den här typen används för vanliga belysningsgrupper, vägguttag och andra laster utan höga startströmmar. I en typisk villainstallation är cirka 90 procent av automatsäkringarna av B-karakteristik.

2: C-karakteristik är mer trög och löser ut först vid 5 till 10 gånger märkströmmen. Den typen är nödvändig för apparater med induktiva laster eller motorer som drar mycket ström precis i startögonblicket. Exempel är värmepumpar, kompressorer, cirkulationspumpar och äldre bastuaggregat.

3: D-karakteristik är mycket trög och löser ut vid 10 till 20 gånger märkströmmen. Den används nästan uteslutande i industriella miljöer med tunga maskinstarter och förekommer i princip aldrig i vanliga bostäder. Men något vi stöter på när vi hjälper vissa företagskunder.

“

I 8 av 10 fall där en värmepump löser ut grupp-säkringen handlar det om fel karakteristik. B-säkring på induktiv last är en standardmiss: bytet till C-karakteristik kostar 800-1 800 kr och löser problemet.

”

Magnus Harald MetsniinSenior Serviceelektriker

Jordfelsbrytare typ A

När vi pratar om personskydd i hemmet är det jordfelsbrytaren som bär det största ansvaret. Att installera jordfelsbrytare är i dag ett av de mest effektiva sätten att uppgradera elcentral och höja säkerheten i hela bostaden.

En jordfelsbrytare typ A är den vanligaste typen i svenska bostäder. Den är konstruerad för att känna av sinusformade växelströmmar (AC) samt pulserande likströmmar (DC) som kan uppstå i vanliga hushållsapparater. Den förmågan är central eftersom modern elektronik som datorer, LED-belysning och tv-apparater ofta omvandlar växelström till likström internt, vilket kan ge upphov till pulserande felströmmar vid isolationsfel.

Enligt bransch standarder ska en jordfelsbrytare för personskydd ha en märkutlösningsström på högst 30 mA. Det värdet är inte slumpmässigt. En strömstyrka på 30 mA är gränsen där en elektrisk stöt genom människokroppen börjar bli direkt livshotande genom att påverka hjärtats rytm eller orsaka kramp i andningsmuskulaturen. Genom att bryta strömmen innan felströmmen når det värdet förhindras allvarliga personskador.

Det finns dock situationer där en högre utlösningsström tillåts eller till och med rekommenderas för andra syften än rent personskydd. För brandskydd i industrilokaler eller lantbruk används ofta jordfelsbrytare med en märkutlösningsström på 300 mA. De löser inte ut för att skydda en människa som rör vid en spänningsförande del, men de förhindrar att en krypström i en skadad kabel genererar tillräckligt med värme för att starta en brand.

Jordfelsbrytare typ B

I takt med att våra hem fylls med mer avancerad teknik som elbilsladdare, solcellsbatterier och frekvensstyrda värmepumpar räcker den traditionella typ A-jordfelsbrytaren inte alltid till. I de fallen behövs en jordfelsbrytare typ B.

Kortfattat: en jordfelsbrytare typ B kan identifiera likströmmar (DC) som en typ A inte ser. Risken med en typ A som inte ser likströmmen är att den kan blindas, alltså förlora förmågan att lösa ut även för vanliga växelströmsfel. Det vanligaste scenariot där typ B behövs är installation av en laddbox för elbil. Om laddboxen inte har inbyggt elektroniskt DC-skydd på 6 mA enligt IEC 62955 är det ett krav enligt avsnitt 722 i SS 436 40 00 att installera en separat typ B i elcentralen. Vissa solcellsväxelriktare och varvtalsstyrda trefaspumpar kan också kräva typ B om tillverkaren anger det i sina monteringsanvisningar.

För en djupare genomgång av typ A jämfört med typ B, IEC 62955-mekaniken, produktrekommendationer per laddbox-märke och selektivitetsmatris för flera laddpunkter, läs vår djupare guide om Jordfelsbrytare samt jämförelse mellan typ A vs typ B.

RCBO: kombinerat skydd för moderna installationer

En av de mest praktiska komponenter i elcentral är en kombinerad enhet som i vardagliga termer kallas personskyddsautomat, eller med sin internationella beteckning RCBO (Residual Current Breaker with Overcurrent protection).

För att förstå vad RCBO är för någonting behöver vi titta på hur en elcentral traditionellt byggs upp. Vanligtvis kopplas en grupp säkringar till en gemensam jordfelsbrytare. Om ett jordfel uppstår på en av grupperna slår den gemensamma jordfelsbrytaren ifrån, och då blir alla anslutna grupper strömlösa.

En RCBO löser det problemet genom att integrera en automatsäkring och en jordfelsbrytare i en och samma modul. Varje enskild grupp får därmed sitt eget helt oberoende jordfelsskydd.

Det ger flera tydliga fördelar i praktiken. För det första ökar driftsäkerheten markant. Om ett jordfel uppstår i till exempel ens utomhusbelysning eller ett uttag i trädgården är det bara den specifika gruppen som kopplas bort. Resten av huset, inklusive kritiska system som kyl, frys och värmepump, fortsätter att fungera normalt.

För det andra blir felsökningen mycket enklare. När strömmen går vet du direkt vilken grupp som har drabbats av felet, vilket sparar mycket tid och minskar behovet av komplicerade felsökningar i hela elsystemet.

Att använda RCBO på alla grupper i en elcentral är den tekniskt bästa lösningen, men det innebär en högre materialkostnad vid installationstillfället. Därför är det vanligt att göra en kompromiss där merparten av husets vanliga grupper delas upp på två eller tre vanliga jordfelsbrytare, medan särskilt kritiska grupper utrustas med egna RCBO-enheter. Typiska grupper som bör ha egna kombinationsskydd är värmepumpen, kyl och frys, samt utomhusuttag som är mer utsatta för fukt och smuts.

Överspänningsskydd typ 1, 2 och 1+2

Våra hem innehåller i dag mycket mer känslig elektronik än för bara några decennier sedan. Datorer, smarta hem-system, värmepumpar och laddboxar har kretskort som är extremt känsliga för spänningstoppar. Ett överspänningsskydd skyddar utrustningen mot skador från överspänningar.

Många blandar ihop överspänningsskydd med traditionellt åskskydd. Ett yttre åskskydd, som en åskledare på taket, skyddar mot direkta blixtnedslag i byggnaden och förhindrar brand. Ett överspänningsskydd monteras inuti elcentralen och skyddar i stället mot de elektriska impulser som färdas längs el- och teleledningarna efter ett blixtnedslag flera kilometer bort, eller som uppstår vid normala omkopplingar i elnätet.

När vi undersöker vad som gör ett överspänningsskydd i detalj ser vi att det fungerar som en ultrasnabb ventil. Vid normal spänning är skyddet helt stängt och leder ingen ström. Men så fort spänningen stiger över en viss nivå, till exempel 275 V, öppnar skyddet blixtsnabbt och leder ner den överflödiga energin till jord innan den hinner nå och skada apparaterna i huset.

Inom elbranschen delas de här skydden, som internationellt kallas SPD (Surge Protective Device), in i tre olika klasser. SPD typ 1 typ 2 är de två huvudkategorierna som täcker behovet i bostäder.

Överspänningsskydd typ 1 är grovskydd. De monteras vanligtvis där elledningen kommer in i byggnaden, till exempel i ett fasadmätarskåp eller en huvudcentral. De är konstruerade för att kunna avleda stora energimängder, som de som uppstår vid ett direkt eller mycket nära blixtnedslag i luftledningar.

Överspänningsskydd typ 2 är mellanskydd. De monteras i undercentraler eller i vanliga elcentraler. De skyddar mot de överspänningar som har dämpats av ett typ 1-skydd, eller mot de spänningsspikar som uppstår vid kopplingsarbeten i elnätet. Det är den vanligaste typen av skydd i en normal villa.

Kombinerat typ 1+2 OSP är en enhet som integrerar båda skyddsklasserna i en och samma komponent. Det är den bästa lösningen för fristående villor, särskilt om fastigheten matas via luftledning eller ligger i ett område med förhöjd åskfrekvens.

När krävs överspänningsskydd i en fastighet? Enligt SS 436 40 00 är överspänningsskydd i praktiken obligatoriskt vid alla nyinstallationer samt vid mer omfattande ändringar av elcentralen, till exempel vid ett komplett centralbyte. Det finns vissa undantag för mindre kompletteringar, men vid installation av laddbox eller solceller är det starkt rekommenderat att alltid installera överspänningsskydd.

Vi rekommenderar inte överspänningsskydd om:

Effektvakt och dynamisk lastbalansering i elsystemet

När vi moderniserar våra hem med tunga elförbrukare som elbilsladdare och nya värmepumpar ställs fastighetens huvudsäkring inför utmaningar. För att undvika att huvudsäkringen löser ut i tid och otid kan elcentralen utrustas med en effektvakt eller ett system för dynamisk lastbalansering.

En effektvakt är en komponent som kontinuerligt mäter hur mycket ström som flyter genom fastighetens tre faser. Om den totala belastningen närmar sig gränsen för vad huvudsäkringarna klarar av, kan effektvakten tillfälligt styra ner eller helt stänga av vissa prioriterade förbrukare, till exempel elpatronen i värmepumpen eller golvvärmen.

Vid installation av en modern laddbox används i stället dynamisk lastbalansering. Systemet mäter strömmen i realtid vid elcentralen och kommunicerar trådlöst eller via kabel med laddboxen. Om du startar spisen, tvättmaskinen och bastun samtidigt, stryper lastbalanseraren automatiskt laddströmmen till bilen så att huvudsäkringen inte överbelastas. När de andra förbrukarna stängs av ökar laddningen igen. Systemet gör att du ofta kan behålla en mindre och billigare huvudsäkring i fastigheten, vilket sparar dig pengar på nätägarens fasta årsavgift. För en komplett översikt över att du behöver veta om din elcentral rekommenderar vi att läsa vår artikel om allt du behöver veta om din elcentral.

Märkning, dokumentation och fackmannamässig installation

En elcentral är inte säkrare än hur den är installerad och dokumenterad. Att ha rätt komponenter monterade betyder ingenting om arbetet inte är utfört enligt gällande regelverk och med korrekt dokumentation efter elinstallation.

Den grundläggande standarden för hur en installation av elcentral ska utföras i Sverige är SS 436 40 00. Standarden, som i dag är inne på sin utgåva 4, ger detaljerade anvisningar om hur kablar ska dimensioneras, hur skydd ska koordineras och hur provning ska utföras innan en anläggning tas i bruk.

Myndighetskraven styrs i sin tur av Elsäkerhetsverkets föreskrifter, där ELSÄK-FS 2022:1 och ELSÄK-FS 2017:3 är de mest centrala för bostadsinstallationer. Föreskrifterna slår fast att alla elinstallationsarbeten på fasta anläggningar måste utföras av ett registrerat elinstallationsföretag som ingår i Elsäkerhetsverkets register.

När ett elinstallationsarbete är slutfört har du som kund rätt till specifik dokumentation. Det viktigaste dokumentet är ett anläggarintyg för elcentralen. Intyget är elektrikerns skriftliga försäkran om att installationen är utförd enligt gällande regler, att kontroll före idrifttagning har utförts med godkända mätresultat, och att anläggningen är säker att använda.

En annan central del av dokumentationen är en korrekt kretsförteckning. Det är den tabell eller det schema som sitter monterat inuti eller i direkt anslutning till elcentralen. Den ska tydligt ange vilken säkring som går till vilket uttag eller apparat, vilken kabelarea som använts, samt vilken karakteristik och märkström varje skydd har. Utan en tydlig kretsförteckning blir framtida felsökning och underhåll både svårt och riskfyllt.

“

ELSÄK-FS 2017:3 kräver att kunden får ett anläggarintyg utan att behöva be om det. Saknas det vid slutförandet är installationen inte korrekt avslutad, oavsett vad räkningen säger. Det är dokumentet som visar att jobbet är gjort enligt utgåva 4, och det är vad försäkringsbolaget kommer att fråga efter vid en skada.

”

Edvin GustavssonSenior Elektriker, Arbetsledare & Kvalitetsansvarig

När du anlitar en elfirma är det viktigt att kontrollera att de har ett fungerande egenkontrollprogram och att de lämnar över all lagstadgad dokumentation. Det är ditt kvitto på att installationen är fackmannamässigt utförd och att ditt försäkringsskydd gäller fullt ut om något skulle hända.

Hur du ser om din befintliga elcentral uppfyller kraven

Många husägare är osäkra på skicket på sitt elsystem och ställer sig frågan ”är min elcentral lagligt utrustad i dag?”. Svaret beror helt på när centralen installerades och om några ändringar har gjorts sedan dess. Elregler har ingen retroaktiv verkan, vilket betyder att en äldre central som uppfyllde kraven när den byggdes i regel är laglig att fortsätta använda, så länge den är säker och inga nya installationer görs på den.

Du kan själv göra en enkel visuell besiktning av din elcentral för att bedöma dess status. Titta efter följande punkter:

För det första, vilken typ av säkringar har centralen? Om du har de gamla porslinssäkringarna med skruvproppar har du en central av äldre snitt. De är i sig inte olagliga, men de saknar de moderna skyddsfunktioner som automatsäkringar och överspänningsskydd erbjuder.

För det andra, finns det en jordfelsbrytare installerad? En elcentral utan jordfelsbrytare uppfyller inte dagens grundläggande säkerhetsstandard för bostäder. Saknar du jordfelsbrytare bör du prioritera att installera jordfelsbrytare så snart som möjligt. Det här är ofta något du faktiskt vinner på att åtgärda direkt, även om centralen i övrigt fungerar.

För det tredje, är märkningen och kretsförteckningen intakt och läsbar? Om märkningen har bleknat eller helt saknas, utgör det en direkt säkerhetsrisk vid felsökning eller arbete i anläggningen.

Om du upptäcker brister som lösa lock, tecken på varmgång (bruna eller svarta missfärgningar på plasten), eller om säkringar ofta löser ut utan uppenbar anledning, ska du kontakta en behörig elektriker för en elbesiktning. Om centralen däremot är från 2005 eller senare, har en jordfelsbrytare på badrum och kök, och inga säkringar löser ut utan anledning, då är det fullt rimligt att låta den sitta tills du faktiskt ska göra något nytt. Du behöver inte byta den i förebyggande syfte.

Fältinsikt: kompletteringen som sparade 28 700 kr

När det är dags att modernisera elen i huset, till exempel inför installationen av en laddbox, möts många av rekommendationen att byta ut hela elcentralen. Vår ärliga bild är en annan: att komplettera elcentral istället för byte är i många fall ett fullt tillräckligt och betydligt mer ekonomiskt alternativ.

Ett komplett byte av en elcentral i en villa brukar kosta mellan 18 000 och 32 000 kr beroende på storlek och antal grupper. Att komplettera en befintlig, fungerande central med de skydd som saknas kostar ofta bara en bråkdel av det.

Beslutet om du ska byta eller komplettera styrs av tre faktorer: elcentralens ålder, fysiskt utrymme (antal lediga modulplatser) samt det allmänna skicket.

Befintlig central (Ålder och status)	Vad som saknas	Rekommenderad åtgärd	Typisk kostnad inkl. installation (Efter ROT 30 %)
Modern modulcentral (Byggd 2005 eller senare, gott skick, 4+ lediga platser)	Endast JFB typ B för ny laddbox	Komplettering med separat JFB typ B och säkring i befintlig kapsling	3 500-5 500 kr
90-tals modulcentral (Gott skick, 2-4 lediga platser, har redan JFB typ A)	JFB typ B för laddbox samt överspänningsskydd	Komplettering med separat kapsling på sidan om (dvärgcentral) för de nya skydden	5 500-8 500 kr
Äldre modulcentral (Byggd under 1980-talet, inga lediga platser, sliten plast)	Saknar lediga platser och har endast en gemensam JFB typ A	Komplett byte av elcentral till en modern normkapsling med fulla skydd	12 000-18 000 kr
Gammal gängsäkringscentral (Porslinsproppar, byggd före 1975)	Saknar allt modernt skydd (JFB, automatsäkringar, överspänningsskydd)	Komplett byte till modern normcentral är starkt rekommenderat för långsiktig säkerhet	18 500-30 000 kr

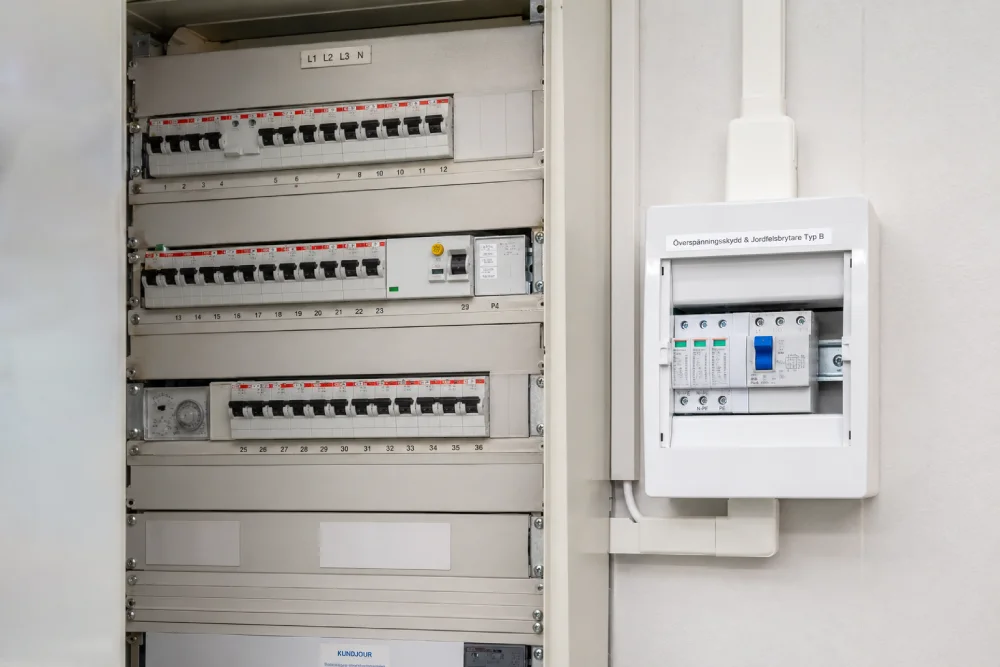

Är din central av modern typ med DIN-skenor och har ledigt utrymme, finns det ingen teknisk anledning att byta ut hela kapslingen. Elektrikern kan enkelt montera in ett överspänningsskydd eller en extra jordfelsbrytare direkt på den befintliga skenan. Om utrymmet är begränsat går det ofta att montera en liten separat normkapsling bredvid den gamla centralen för att rymma de nya skyddskomponenterna.

Bilden nedan visar hur vi dokumenterar en sådan komplettering direkt på plats för att säkerställa att kretsförteckningen stämmer överens med de nya fysiska modulerna.

Så går vi tillväga när vi utför en elbesiktning och skyddsuppgradering:

Genom att följa den här strukturerade processen kan vi garantera att varje uppgradering blir säker och uppfyller alla gällande standarder, oavsett om vi gör en mindre komplettering eller ett komplett centralbyte.
